Next Generation Labs – Laboratori didattici integrati

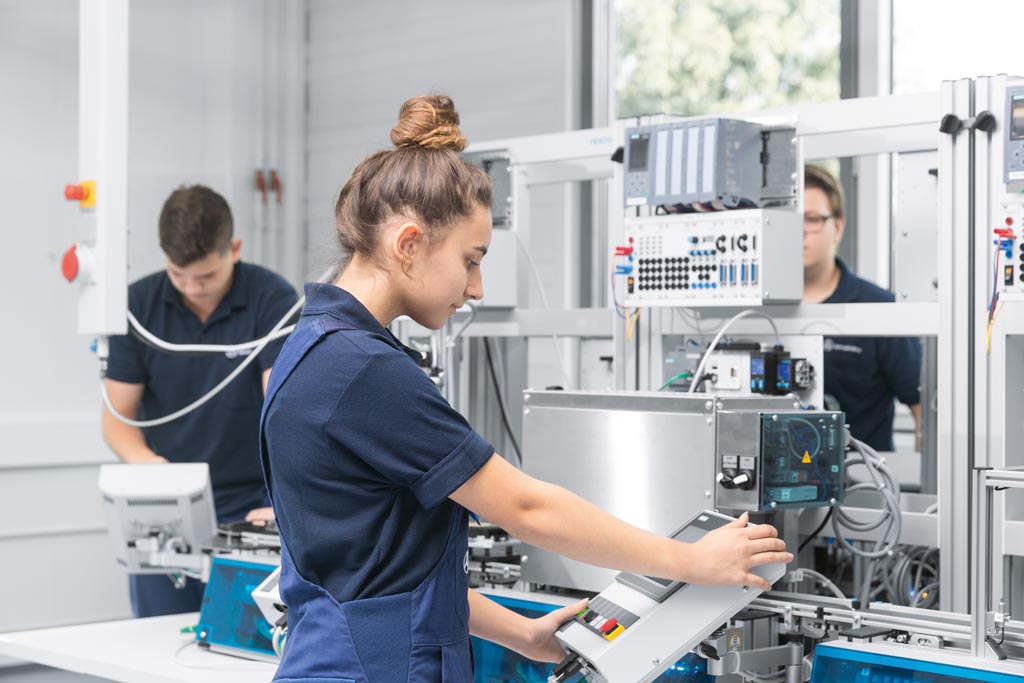

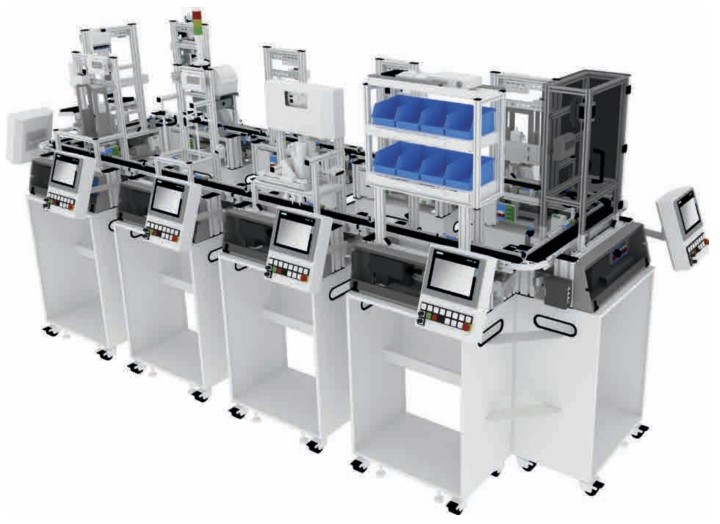

![Laboratori didattici CP Lab](https://festoeduca-0f98ccaf23ab31598a02-endpoint.azureedge.net/wp-content/uploads/2023/01/CP-Lab-Stations.jpg)
Le soluzioni integrate costituiscono dei laboratori didattici completi che includono più tecnologie interconnesse in grado di riprodurre scenari e problematiche degli ambienti di lavoro industriale.
Esse sono adatte sia all’integrazione di un laboratorio già esistente sia alla creazione ex-novo di ambienti didattici digitali esperienziali.
Componenti di ultima generazione
Essa permette di lavorare con componenti realmente utilizzati negli ambienti di lavoro industriali, creando così un continuum tra scuola e lavoro
Modularità di architettura
Da singoli kit minimali, che consentono di sviluppare le competenze di base su una determinata tecnologia, si arriva a un’aggregazione di più kit che permette di estendere la gamma di esperienze e l’apprendimento.
Connettività e interfacciabilità
Tra i singoli componenti, nel laboratorio nel suo insieme e con gli altri ambienti presenti nella Scuola.
Esempi di configurazioni di Laboratori Didattici (layout modificabili)

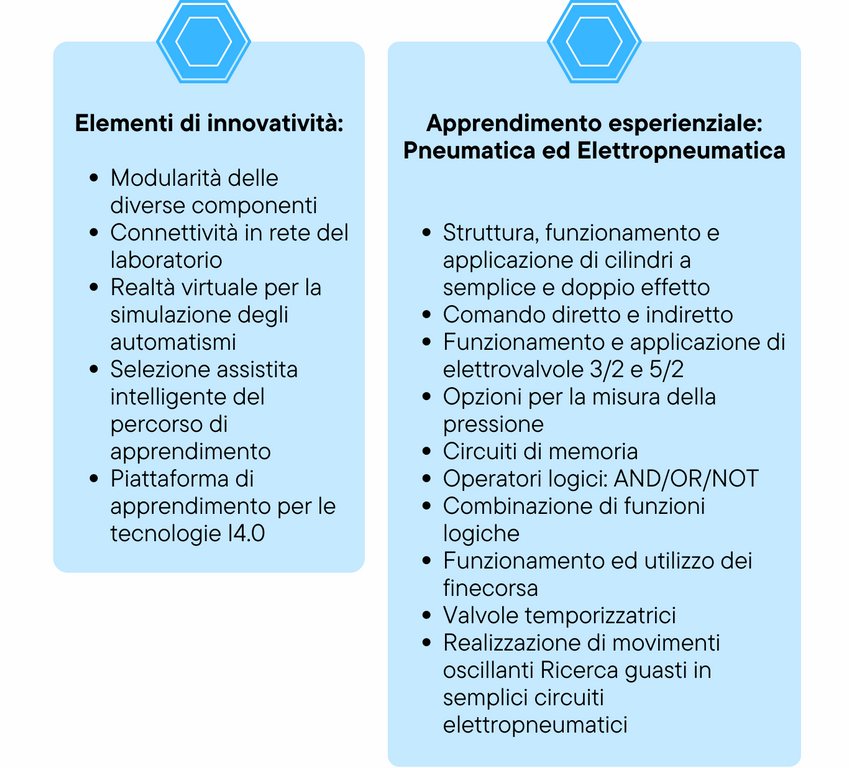

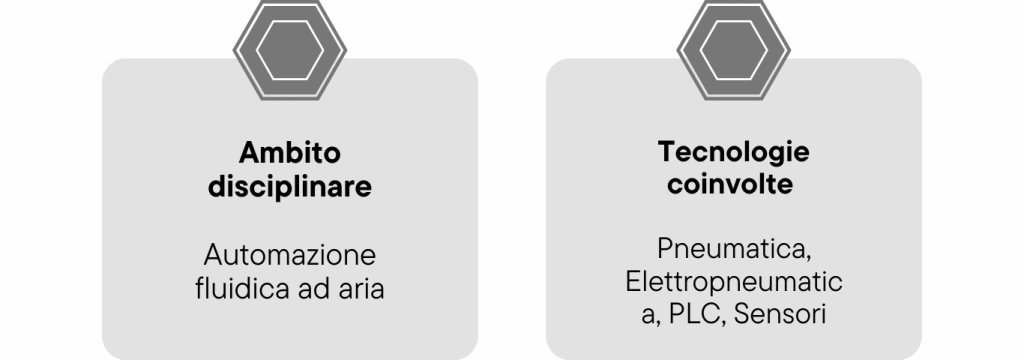

Laboratorio di Pneumatica, Elettropneumatica, sensoristica industriale
![Layout 1 laboratori didattici - Next Generation Lab 1](https://festoeduca-0f98ccaf23ab31598a02-endpoint.azureedge.net/wp-content/uploads/2022/12/1a.png)
Banco attrezzato serie LearnTOP con pannello IN PROFILATO DI ALLUMINIO DA 1100X700 MM per il montaggio dei componenti.
Kit tecnologici:
- N. 1 kit di Pneumatica di base
- N. 1kit di Elettropneumatica di base
- N. 1 rack con PLC SIEMENS modello 1215 compact con boccole da 4 mm
- N. 1 alimentatore da pannello da 24 Vdc 5A
- N. 1 set di cavi con boccole di sicurezza da 4 mm di diversi colori
- N. 1 pacchetto di programmazione PLC TIA portal
- Cavo di programmazione
- N. 2 sistemi Meclab
- Pacchetto software FLUIDSIM P da 6 licenze
![](https://festoeduca-0f98ccaf23ab31598a02-endpoint.azureedge.net/wp-content/uploads/2023/01/pagine-prodotti-sito-3-1024x360.png)
![](https://festoeduca-0f98ccaf23ab31598a02-endpoint.azureedge.net/wp-content/uploads/2023/01/pagine-prodotti-sito-5.png)
Laboratorio di Smart Motion: assi elettrici, azionamenti

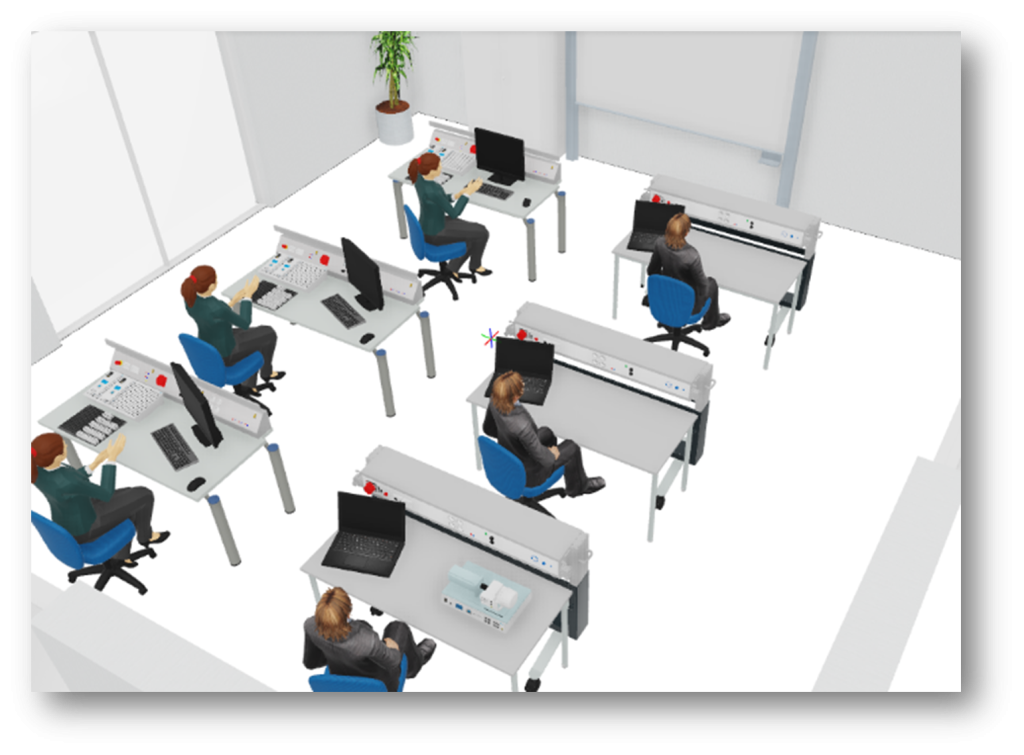

![Layout 2 laboratori didattici - Next Generation Lab 2](https://festoeduca-0f98ccaf23ab31598a02-endpoint.azureedge.net/wp-content/uploads/2023/03/Immagine1-1024x755.png)
4 Banchi di lavoro con torretta elettrica integrata:
- alimentazione con protezione a chiave, magneto-differenziale da 400 Vac
- alimentazione con protezione magneto-differenziale da 230 Vac;
- quadro di alimentazione con voltmetro e amperometro da 0-60 V DC 5A
- alimentatore da 24 Vdc 5°,- n. 2 prese da 230 Vac
Kit tecnologici:
- n. 1 presa da 380 Vac , sia industriale che a boccole da 4 mm safety
- n. 1 kit TP 1011: Fondamenti di elettrotecnica ed elettronica
- n. 1 kit TP1012 – Kit per lo studio dei principi di base della tecnologia digitale
- n. 1 kit TP 1013 – kit per lo studio della tecnologia dei controlli PID
- n. 1 kit TP 1211 per lo studio dell’ elettrotecnica industriale ( controllo motori , contattori, ecc.
- N. 1 kit TP422 per lo studio dei motori stepper
- N. 1 kit TP421 per lo studio dei motori brushless
- n. 1 kit TP1410 – Modulo di base per test delle macchine elettriche
- kit con macchina in corrente continua ad avviamento parallelo
- kit con motore universale
- kit con motore asincrono trifase 230-400
- n. 1 quadro con inverter modello G120
- Reostato da 0 a 1,5K
- set cavi di laboratorio con boccole da 4 mm ( 58 pezzi ), di colori diversi
- Pacchetto software FLUIDSIM E da 6 licenze
![](https://festoeduca-0f98ccaf23ab31598a02-endpoint.azureedge.net/wp-content/uploads/2023/01/pagine-prodotti-sito-6-1024x500.png)
![](https://festoeduca-0f98ccaf23ab31598a02-endpoint.azureedge.net/wp-content/uploads/2023/01/pagine-prodotti-sito-1-1.png)

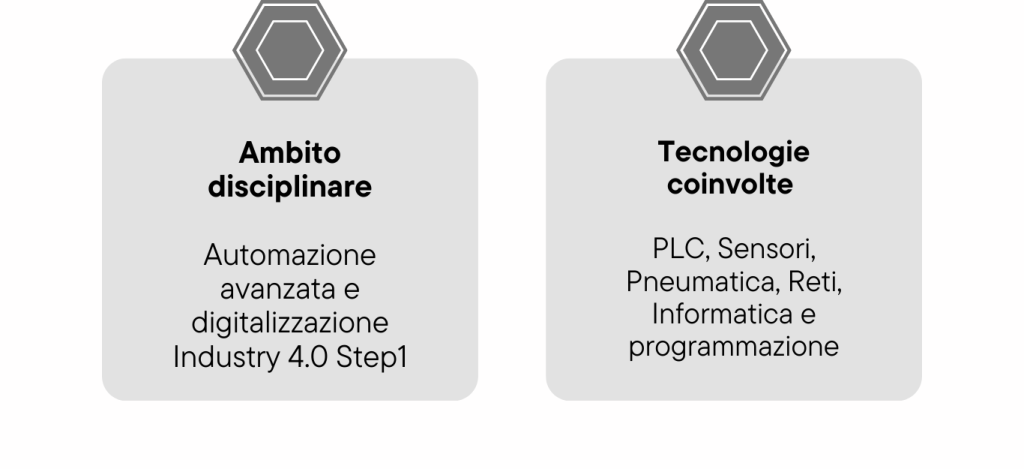

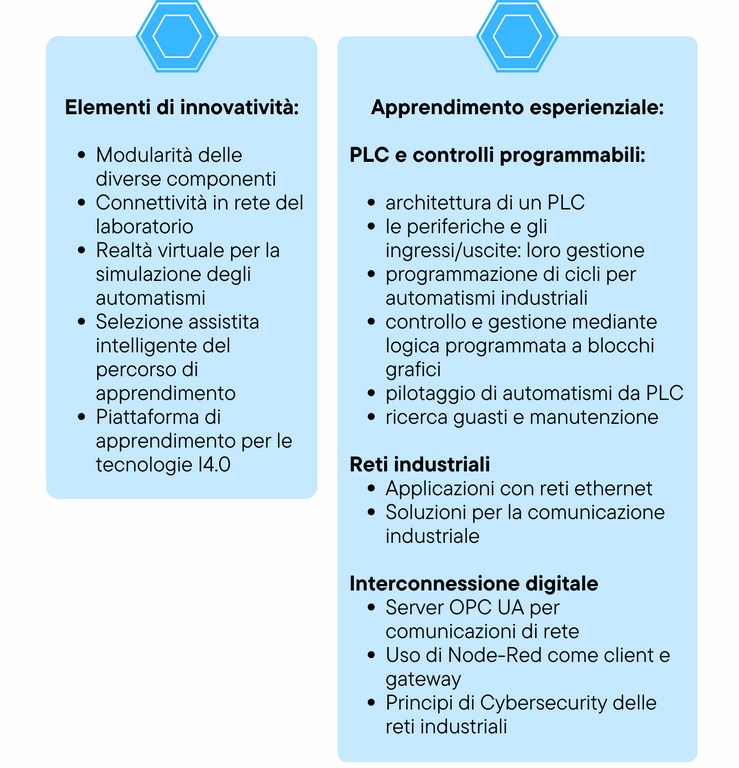

Laboratorio di automazione industriale con reti informatiche e interconnessione digitale

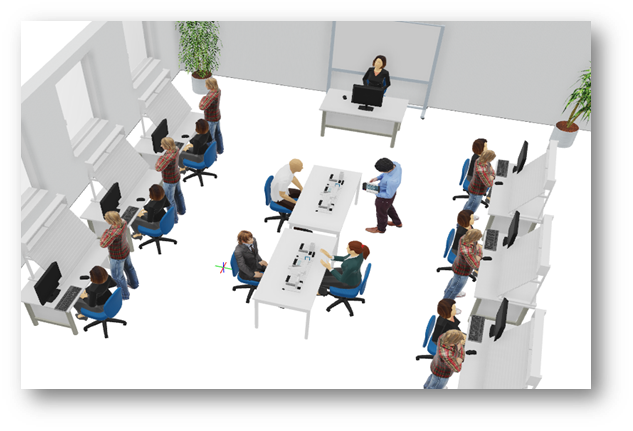

![Layout 3 laboratori didattici - Next Generation Lab 3](https://festoeduca-0f98ccaf23ab31598a02-endpoint.azureedge.net/wp-content/uploads/2023/03/Immagine2.png)
4 Banchi attrezzati serie LearnTOP con pannello IN PROFILATO DI ALLUMINIO DA 1100X700 MM per il montaggio dei componenti
Kit tecnologici:
- N. 1 rack con PLC SIEMENS modello 1215 compact con boccole da 4 mm
- N. 1 alimentatore da pannello da 24 Vdc 5A
- N. 1 set di cavi con boccole di sicurezza da 4 mm di diversi colori
- N. 1 pacchetto di programmazione PLC TIA portal
- Cavo di programmazione
- N. 2 sistema Meclab
- N. 2 Kit Router e Gateway per applicazioni di rete e IT Security
![](https://festoeduca-0f98ccaf23ab31598a02-endpoint.azureedge.net/wp-content/uploads/2023/01/pagine-prodotti-sito-7-1024x469.png)
![](https://festoeduca-0f98ccaf23ab31598a02-endpoint.azureedge.net/wp-content/uploads/2023/01/pagine-prodotti-sito-2-1.png)
Laboratorio di automazione industriale con reti informatiche e interconnessione digitale

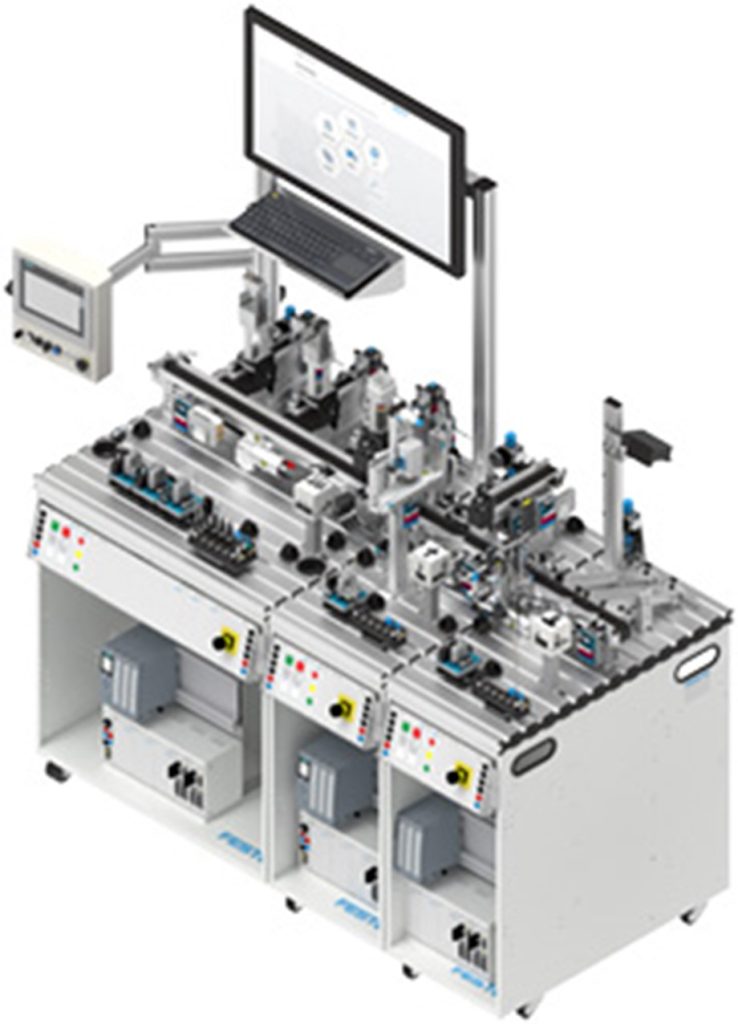

![Layout 4 laboratori didattici - Next Generation Lab 4](https://festoeduca-0f98ccaf23ab31598a02-endpoint.azureedge.net/wp-content/uploads/2023/03/Immagine3-738x1024.jpg)
Kit tecnologici:
- N. 1 sistema automatizzato MPS403-1, costituito da 3 unità tecnologiche ( distribuzione, testing, magazzino ), dotate ciascuna di PLC SIEMENS S7-1512, pannello di comando, trolley, gateway, sistema di tracking, rete IOLINK
- n.1 MES4 : sistema di gestione della produzione
- N. 2 Kit Router e Gateway per applicazioni di rete e IT Security N°6Licenze CIROS per la simulazione delle stazioni mps e la programmazione plc
![](https://festoeduca-0f98ccaf23ab31598a02-endpoint.azureedge.net/wp-content/uploads/2023/01/pagine-prodotti-sito-8-1024x516.png)
![](https://festoeduca-0f98ccaf23ab31598a02-endpoint.azureedge.net/wp-content/uploads/2023/01/pagine-prodotti-sito-1-3.png)

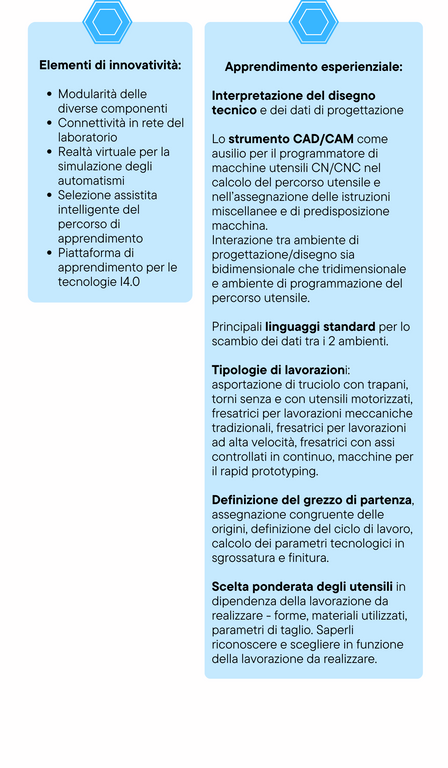

Laboratorio lavorazioni meccaniche a Controllo Numerico, Rapid Prototyping e controllo della qualitàssione digitale

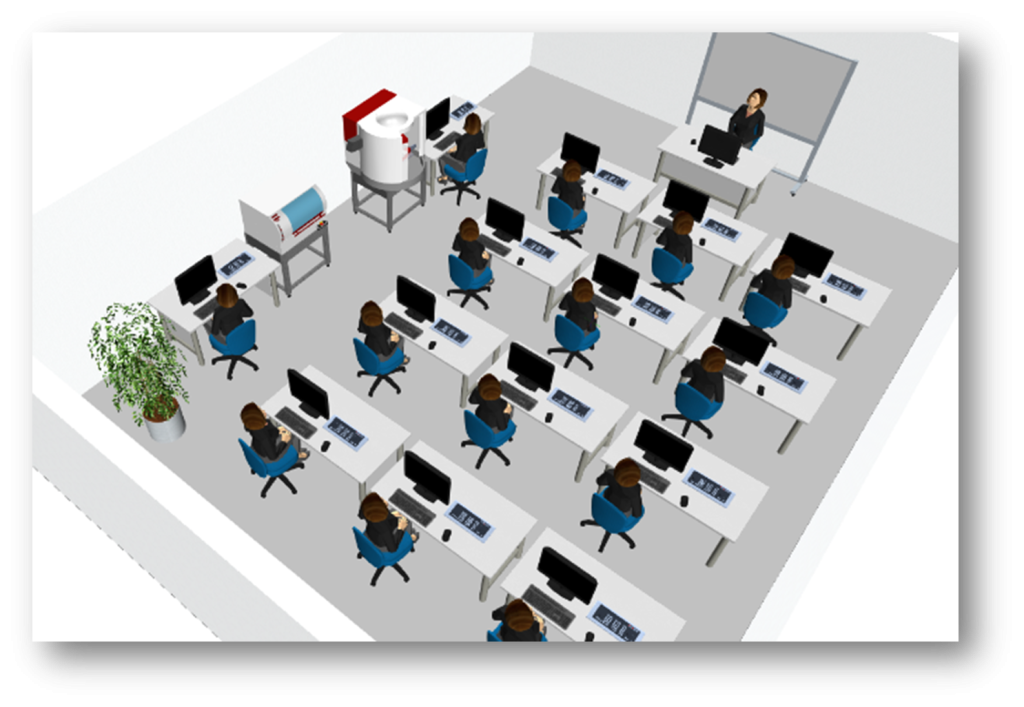

![Layout 5 laboratori didattici - Next Generation Lab 5](https://festoeduca-0f98ccaf23ab31598a02-endpoint.azureedge.net/wp-content/uploads/2023/03/Immagine4-1024x707.png)
Kit tecnologici:
- n.1 Tornio EMCO CONCEPT Turn 60, tornio CNC controllato via PC a bancale inclinato per la formazione sul CNC con controllo intercambiabile, velocità mandrino con regolazione continua, torretta a 8 posti automatizzata
- n. 1 Fresatrice EMCO CONCEPT Mill 55 fresa CNC da banco comandata via PC a 3 assi controllati. Macchina completa con area di lavoro interamente chiusa e protetta, mandrino con controllo continuo di velocità, cambio utensili automatico a 8 posti, attrezzi vari per operare sulla macchina, manuali e lista parti di ricambio.
- n. 2 PANNELLI OPERATORE, una per il tornio, l’altro per la fresa; La tastiera è intercambiabile in accordo con il controllo utilizzato.
- N.1 macchina di prototipazione rapida 3D Ultimaker S3 o S5
- n. 1 Pacchetto sw WinNC Controllo per fresa
- n. 1 Pacchetto sw WinNC Controllo per tornio
- Entrambi i pacchetti in versione multilicenza di istituto o per controllo Sinumerik Operate o Fanuc31i
- n.1 set di accessori e utensili per tornion. 1 set di accessori e utensili per fresa
![](https://festoeduca-0f98ccaf23ab31598a02-endpoint.azureedge.net/wp-content/uploads/2023/01/Lab-5g-1024x496.png)
![](https://festoeduca-0f98ccaf23ab31598a02-endpoint.azureedge.net/wp-content/uploads/2023/01/pagine-prodotti-sito-1-4.png)
